NDシステム / ダーウィン

ここまで進化したクサビ緊結式足場

img20180804184001001765.jpg 軽く、扱いやすい支柱 img20180804184001395507.jpg 作業性に優れた空間 img20180804184001042453.jpg 安定性に優れた部材

軽く、扱いやすい支柱

支柱は建枠と同じφ42.7 パイプ。最も重い 3.6mの支柱でも11.07kg と驚異の軽さと握りやすさを実現しています。

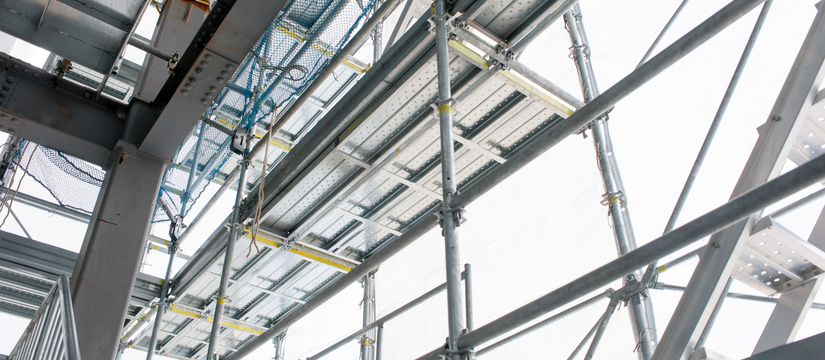

作業性に優れた空間

最も作業しやすい 1800mm の層高さと、鳥居枠のような補強材のない空間が優れた作業環境をご提供します。

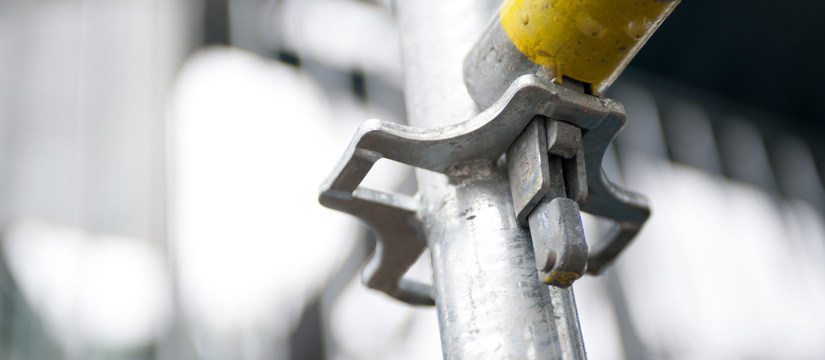

安定性に優れた部材

支柱ディスクにクサビを差し込み、打ち込むと同時に抜け止めロックが下からディスクを挟むため、強風による吹き上がりを受けても抜け落ちることはありません。

細くても従来のクサビ足場と同等の許容荷重

φ42.7 でありながら、従来のφ48.6 のクサビ式足場と同等の許容荷重が確保されています。


1層1スパンあたりの積載荷重

610 幅 914 幅 1219 幅

同一層連続スパン積載荷重

250kg 250kg 250kg

同一層連続スパン以外の積載荷重

250kg 370kg 400kg



認定された新技術【NETIS 登録商品】

次世代足場ダーウィンは NETIS 登録商品です。信用できる新しい技術としてご利用いただける上、公共事業における工事成績評定や総合評価方式の入札で加点が見込めます(登録番号:KT-160006-A)。
